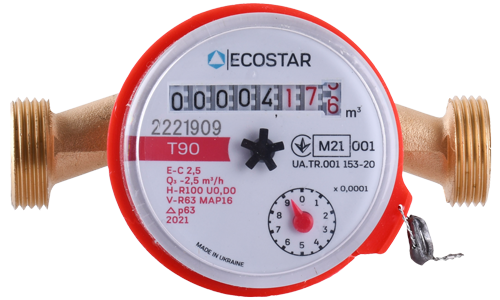

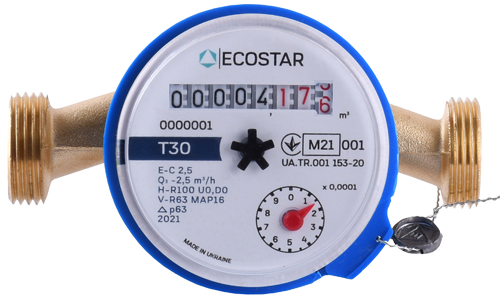

Лічильники з підвищенним класом точності
Переваги:
Ціна лічильника дешевша вартості обов’язкової повірки.
Клас точності 2- вищий ніж у лічильників минулих поколінь.
Корпус з латуні, виготовлений методом пресування.
Міжповірочний інтервал складає 4 роки як для лічильників холодної води, так і для гарячої.

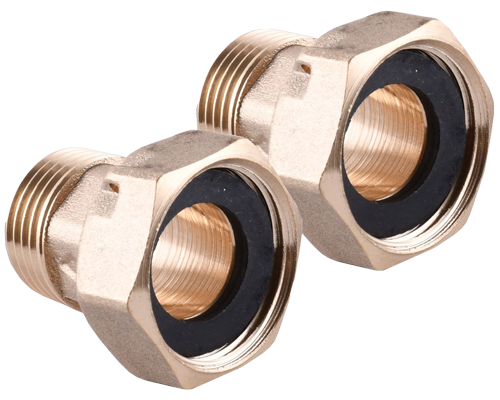

В комплекті йдуть монтажні частини (штуцери, гайки, прокладки) для установки лічильників.
Лічильник води ECOSTAR E-C відповідає вимогам Технічного регламенту засобів вимірювальної техніки, затвердженого постановою Кабінету Міністрів України від 24 лютого 2016 р. № 163 Застосовний гармонізований стандарт: ДСТУ EN ISO 4064-1:2018, ДСТУ EN ISO 4064-2:2018, ДСТУ EN ISO 4064-4:2014, ДСТУ EN ISO 4064-5:2018, ДСТУ OIML R 49-1:2014, ДСТУ OIML R 49-3:2014.
- Вимірювана величина - об’єм води, що пройшла по трубопроводу.
- Температурний клас – T30; T90;
- Клас чутливості до профілю потоку – U0, D0;
- Клас втрати тиску – Δp 63;
- Максимальний робочий надлишковий тиск води 1,6 МПа;
- Діапазон робочого тиску – від 0,03 МПа до 1,6 МПа;
- Робоче положення – горизонтальне та/або вертикальне;
- Температура навколишнього середовища - від 5 °С до 55 °С;
- Механічний клас – M1.
Мінімальна об’ємна витрата Q1, перехідна об’ємна витрата Q2, номінальна об’ємна витрата Q3, перевантажувальна об’ємна витрата Q4, а також R - відношення Q3 до Q1 лічильника
| Нормовані значення об’ємної витрати залежно від виконання лічильника | ||
|---|---|---|
| Діапазони витрати води | DN15 | DN20 |
| Q4, м3/год | 3,125 | 5,0 |
| Q3, м3/год | 2,5 | 4,0 |
Q2, м3/год: горизонтальне положення; вертикальне положення |
0,04 0,064 |
0,064 0,1 |
Q1, м3/год: горизонтальне положення; вертикальне положення |
0,025 0,04 |
0,04 0,064 |
R: горизонтальне положення; вертикальне положення |
100 63 |
|
Клас точності – 2. Максимально допустима похибка лічильника: - в інтервалі діапазону об'ємної витрати від Q1 (включно) до Q2 - ± 5 %; - в інтервалі діапазону об'ємної витрати від Q2 (включно) до Q4 (включно) - ± 2 % (при температурі води від 0,1 до 30 ℃) та ± 3 % (при температурі води вище 30 ℃).
| Нормовані значення для лічильників з номінальним діаметром | ||
|---|---|---|
| Назва технічних характеристик | DN15 | DN20 |
|
Габаритні розміри, мм, не більше: довжина (А) висота (H) ширина (В) |
110 70 70 |
130 70 70 |
| Нарізь патрубків, дюйм (G) | G3/4 | G1 |
Нарізь монтажних штуцерів, дюйм |
G1/2 |
G3/4 |
Маса, кг, не більше |
0,45 |
0.45 |
